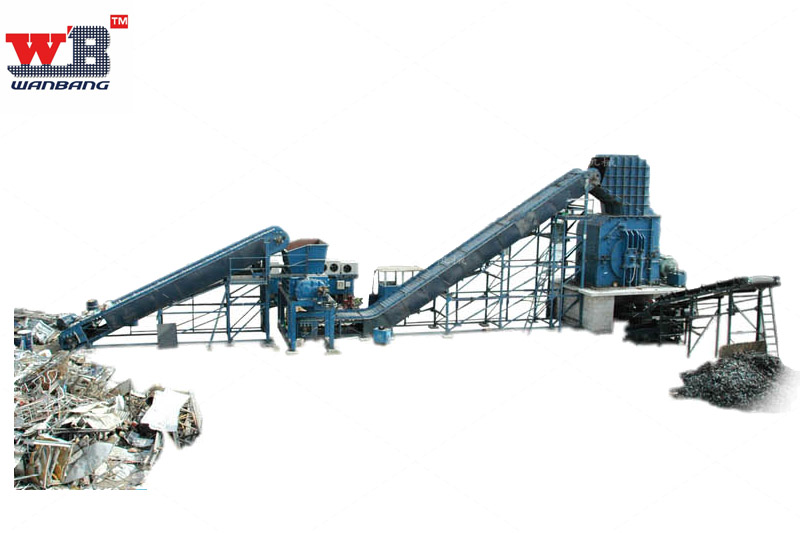

您的位置：產品概述：1600馬力廢鋼破碎線為我公司生產的一款大規格金屬破碎設備，該套設備主要有：上料輸送、破碎機主機、電機（1250kw）、配電柜、控制柜、出料輸送*3、磁選機、除塵器組成，該機主要用于年處理量12萬噸以上的廢鋼回收單位、金屬冶金單位、廢鋼再生單位使用，該套設備可用于破碎市場中現存的多種廢鋼，經過該套設備處理后的廢鋼具有純度高、比重大，可將廢鋼進行搓球除漆以達到較好的再生效果。改型廢鋼破碎生產線設備篩網的孔大小可根用戶的要求訂制。設備采用特種耐用轉子盤,獨特設計,加厚鑄鋼材質，而且是經過熱處理的節省動力，增加平穩耐磨，耐沖擊,經久耐用。從廢鋼破碎機出來的破碎物，經過振動輸送機、皮帶輸送機、磁力分選系統，把鐵金屬物和有色金屬物和非金屬物分離開，并由各自輸送機送出歸堆。有色金屬和非金屬物在輸送機上會(huì )再次受到磁選設備的搜索，把游離鐵金屬物揀出，從而提高鐵金屬物的回收率，同時通過人工挑選有色金屬，可提高回收效益。
產品別名：大型廢鋼破碎線、廢鋼破碎機、1200kw廢鋼破碎線
24小時咨詢熱線
0371-64561598
生產線介紹

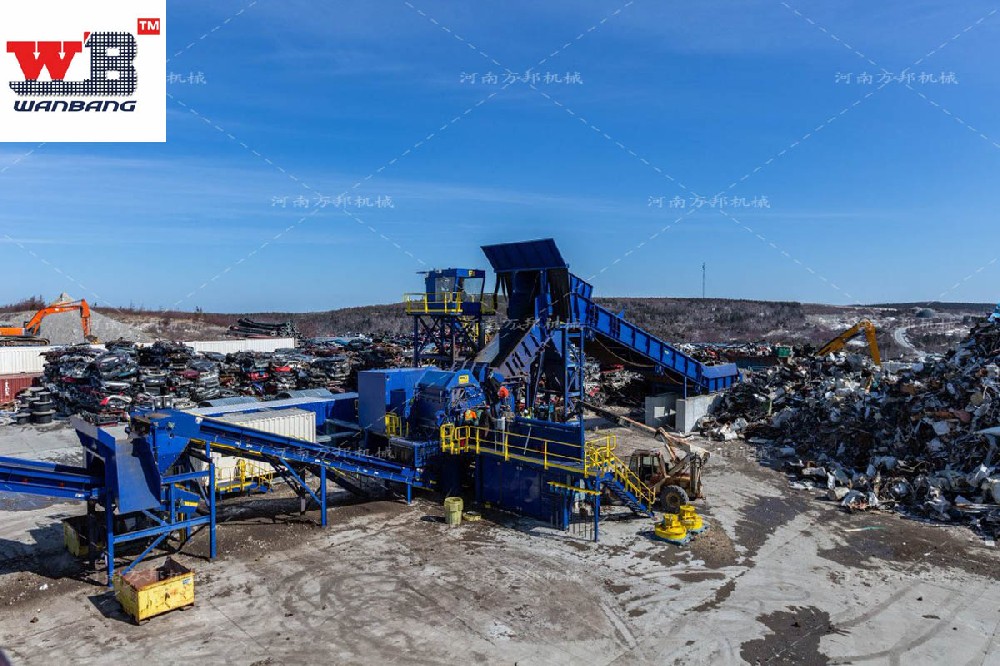

1600馬力廢鋼破碎生產線為我公司生產的一款大型廢鋼破碎處理設備，該套設備適合用于對自行車、摩托車、薄鐵皮、彩鋼、油漆桶、三輪車、汽車外殼等廢鋼的破碎分選作業，適合于年處理量12萬噸（時處理量25-30t/h）以上的廢鋼破碎加工單位使用。廢鋼破碎生產線是利用錘頭高速旋轉產生的動能進行廢鋼破碎，在破碎中可將廢鋼鐵表面的鐵銹、油漆等表面污物剝離，再在磁選設備的作用下，可得到一定塊度規格的純凈的破碎鋼。它對處理未分類混雜的低質廢鋼和報廢小汽車，作用尤其明顯，是當前改善廢鋼質量最現實的工具。經廢鋼破碎機處理后的破碎鋼煉鋼具有以下優點：收得率高，即煉出的鋼水與投入的廢鋼的比例高；每爐鋼水的化學成分穩定，鋼水中磷、硫的含量降低；和其它廢鋼混合加料時，破碎鋼可填充空隙，提高加料密度。

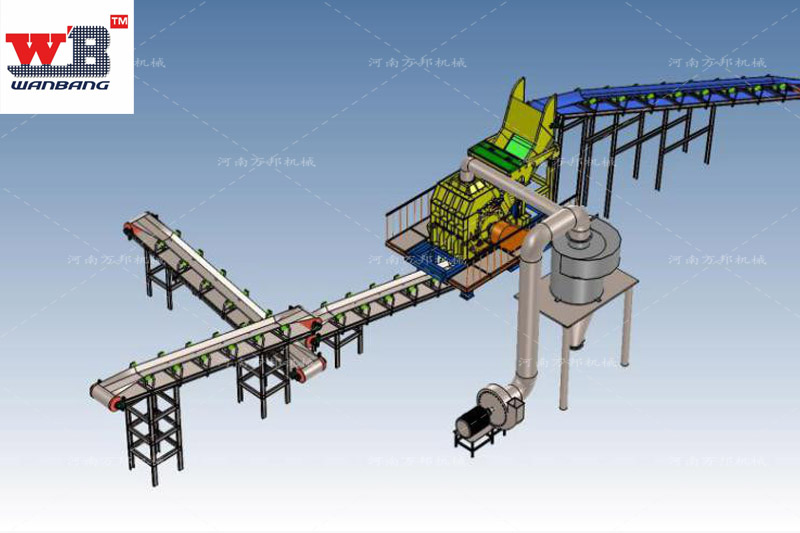

生產線配置
PSX-WB1600P廢鋼鐵破碎生產線配置（高壓） | |||||||||
序號 | 名稱 | 材質 | 型號 | 額定功率KW | 額定電壓 | 規格 | 數量 | 生產廠家（品牌） | 備注 |
1 | 主機體 | Q345B | 2400 |
|
| 厚度70㎜ |
| 河北普陽 |
|
2 | 主機內部襯板 | 鑄造高錳合金鋼 | 18Mn2Cr |
|
| 厚度100㎜ |
| 河南鄭州 | 10.8極高強度螺栓連接，便于更換 |
3 | 篩板 | 高錳合金鑄造鋼件 | 18Mn2Cr |
|
| 厚度280㎜，篩孔直徑60-140㎜調節 |
| 河南鄭州 | 有異物排料門，140㎜厚 |
4 | 錘頭 | 鑄造高錳合金鋼 | 18Mn2Cr |
|
|
| 12個 | 河南鄭州 | 錳18鉻2 |
5 | 轉子主軸 | 45#鋼 | 45#/Q350 |
|
|
|
|
|
|
6 | 主軸軸承 |
| 223072CA/c3W33 |
|
|
|
| 瓦房店 | 球形自調心 |
7 | 主軸軸承座 |
| SD3072水冷 |
|
|
|
| 江蘇鹽城 | 水冷降溫 |
8 | 主軸轉盤 | Q345B |
|
|
| 厚度100㎜ | 14片 |
| 轉盤刃口堆焊耐磨合金 |
9 | 主電機（高壓） |
| YKK7103-12 | 1250 | 10000V |
| 1臺 | 陜西西安 | 主機轉子與主軸連接方式：傳動軸 |
10 | 高壓?jiǎn)?dòng)柜 |
|
|
|
|
| 1套 |
|
|
11 | 液壓站驅動電機 |
| 15KW-4極 | 15 | 380V |
| 1臺 | 河南新鄉 |
|
12 |
| 15KW-4極 | 15 | 380V |
| 1臺 | 河南新鄉 |
| |
13 | 磁選機驅動電機 |
| 7.5KW-4極 | 3 | 380V |
| 1臺 | 河南新鄉 | 含齒輪減速機 |
14 | 出料輸送電機 |
| 3-7.5KW-4極 |
| 380V |
| 5臺 | 河南新鄉 | 含5臺擺線針減速機 |
15 | 鏈板輸送機 |
| 250節距 | 30 | 380 | 24米 | 1套 | 本廠 |
|
16 | 出料皮帶輸送機 |
|
| 7.5 |
| 長12m×寬1.2m | 1條 |
| 旋轉功能 |
17 |
|
| 5.5 |
| 長8米*寬1.2米 | 1條 |
|
| |
18 |
|
| 5.5 |
| 長6m×寬1.2m | 1條 |
|
| |
19 |
|
| 3 |
| 長5m×寬0.8m | 1條 |
|
| |
20 |
|
| 1.1 |
| 長2m×寬1m | 1條 |
| 帶磁輥 | |
21 | 喂料裝置 |
|
|
|
|
| 1套 |
| 3軸對軌4馬達液壓強制喂料 |
22 | 振動篩 | Q235 |
|
|
| 厚12㎜ | 1套 |
|
|
23 | 振動電機 | 0.75KW *2 | 1.5 |
|
| 2臺 | 山東環宇 | 2臺0.55千瓦震動電機 | |
24 | 磁選機 | 永強磁和永普強磁半滾筒式獨立磁選機 | Q1000*1200 | 7.5 |
| 長1.4m,直徑1m | 1臺 | 本廠 |
|
25 | 輸送機內置強磁選機 | Q275 |
|
|
| 1臺 | 本廠 |
| |
26 | 液壓站 | 25柱塞油泵 |
|
|
| YCY-25 | 1套 | 上海啟東 |
|
27 | 40柱塞油泵 |
|
|
| YVY-40 | 1套 | 上海啟東 |
| |
28 | 3+2+1+1電磁換向閥 |
|
|
| 4WEH20 | 1套 | 北京華德 |
| |
29 |
| 監控器 | 4路 |
|
|
| 1套 |
|
|
30 | 液壓站電機電流表 |
|
|
|
| 2個 |
|
| |
31 | 鏈板電機電流表 |
|
|
|
| 1個 |
|
| |
32 | 主電機電流表 |
|
|
|
| 2個 |
|
| |
33 | 總電壓表 |
|
|
|
| 1個 |
|
| |
34 | 變頻器 |
| 30 |
|
| 1臺 |
|
| |
35 | 除塵裝置 | 旋風除塵 |
|
|
|
| 2臺 |
| 出風口的直徑600mm,需要10000立方每小時的風量 |
36 | 旋風除塵電機 | 22KW-2極 | 22 |
|
| 1臺 |
|
| |
37 |
|
|
|
|
|
|
| 乙方必須負責把除塵做到達標 | |
38 | 降塵噴淋系統 |
|
|
|
| 1套 |
|
| |
其它設備的技術參數 | |||||
序號 | 設備名稱 | 數量 | 型號 | 行程 | 壓力 |
1 | 主機舉升液壓油缸 | 2 | 缸徑150 | 800mm | 18 |
2 | 排料門液壓油缸 | 2 | 缸徑80 | 250mm | 18 |
3 | 進料口液壓馬達壓緊油缸 | 2 | 缸徑80 | 800mm | 18 |
